汽车HUD抬头显示器真空镀膜设备解决方案

       汽车 HUD (Head-Up Display，抬头显示器) 是一种将关键信息投射到前挡风玻璃或其他显示介质上，使驾驶员无需低头就能获取信息的汽车电子设备，从而提升行车安全性和便利性。HUD系统从车辆的电子控制单元获取数据，如车速、发动机转速、导航指令、警告信息、ADAS状态等。作为智能座舱的核心显示设备，已从最初的简单信息投射发展为集多功能于一体的智能显示系统。HUD专用的挡风玻璃必须在PVB夹层上应用特殊的光学薄膜。真空镀膜设备就是制造这种关键薄膜的核心工具。针对汽车HUD光学镀膜设备的解决方案，核心在于提供能够精确、稳定、高效地在复杂曲面（如挡风玻璃或Combiner）上沉积高性能光学薄膜的设备和技术。这类镀膜需要满足极高的光学性能（反射率、透过率、角度特性、偏振控制）、环境稳定性（耐候性、耐高温高湿、耐化学腐蚀）以及大规模生产的成本要求。
       HUD 主要分为以下几类：W-HUD (挡风玻璃 HUD)：是目前市场主流产品，通过挡风玻璃反射成像，结构相对简单，成本适中。AR-HUD (增强现实 HUD)：是当前技术发展的主要方向，能够将虚拟信息与真实环境融合，提供更丰富的驾驶辅助信息。PHUD (全景平视显示系统)：代表了 HUD 技术的未来趋势，将驾驶信息投射至中控台下方的空调出风口区域，通过纳米级镀膜工艺 (光线散射率 < 3%) 和曲面玻璃光学重构技术，实现驾驶信息与现实场景的毫米级空间融合。电器，以防插座过载引发火灾。
01.增透膜技术对 HUD 性能的提升
增透膜是 HUD 光学系统中最基础也是最重要的镀膜技术之一，其主要作用是减少光线在光学元件表面的反射损失，提高透光率。对于 HUD 系统来说，增透膜的性能直接影响显示亮度和对比度。技术原理是增透膜利用光的干涉原理，在光学元件表面形成一层或多层介质膜，使反射光相互抵消，从而减少反射损失。在 HUD 中的应用：HUD 的成像光路需经过多层光学元件 (如透镜、棱镜、反射镜)，光线每经过一次界面都会产生反射损失。若未做优化，总透光率可能低于 50%，导致图像亮度不足。通过在这些光学元件表面镀制增透膜，可将透光率提升至 95% 以上，界面反射率降至 1% 以下。
02高反射膜技术在 HUD 反射系统中的应用
高反射膜是 HUD 光学系统中另一个关键镀膜技术，主要用于反射镜和投影系统，其性能直接影响图像的亮度和对比度。技术原理是高反射膜通过在基材表面形成多层介质膜或金属膜，利用光的干涉或金属反射原理，实现特定波长范围内的高反射率。金属反射膜 (如 Al、Ag) 具有较高的反射率，在 HUD 中的应用：HUD 系统中的反射镜、折叠镜等元件需要高反射膜来增强反射效率。特别是对于 AR-HUD 系统，反射镜的性能直接影响成像质量和系统效率。例如，采用 "金属 Ag 膜 + 介质保护层" 结构的反射镜，通过磁控溅射设备的中频电源控制减少膜层应力，可避免虚像畸变。
03滤光膜技术在 HUD 抗干扰中的关键作用
滤光膜是 HUD 系统中用于选择性透过或阻挡特定波长光线的关键镀膜技术，对于提高 HUD 在复杂光照环境下的显示性能至关重要。技术原理是滤光膜利用光的干涉、吸收或散射原理，实现对特定波长光线的选择性透过或阻挡。根据功能不同，滤光膜可分为带通滤光膜、截止滤光膜、中性密度滤光膜等。腾胜科技-

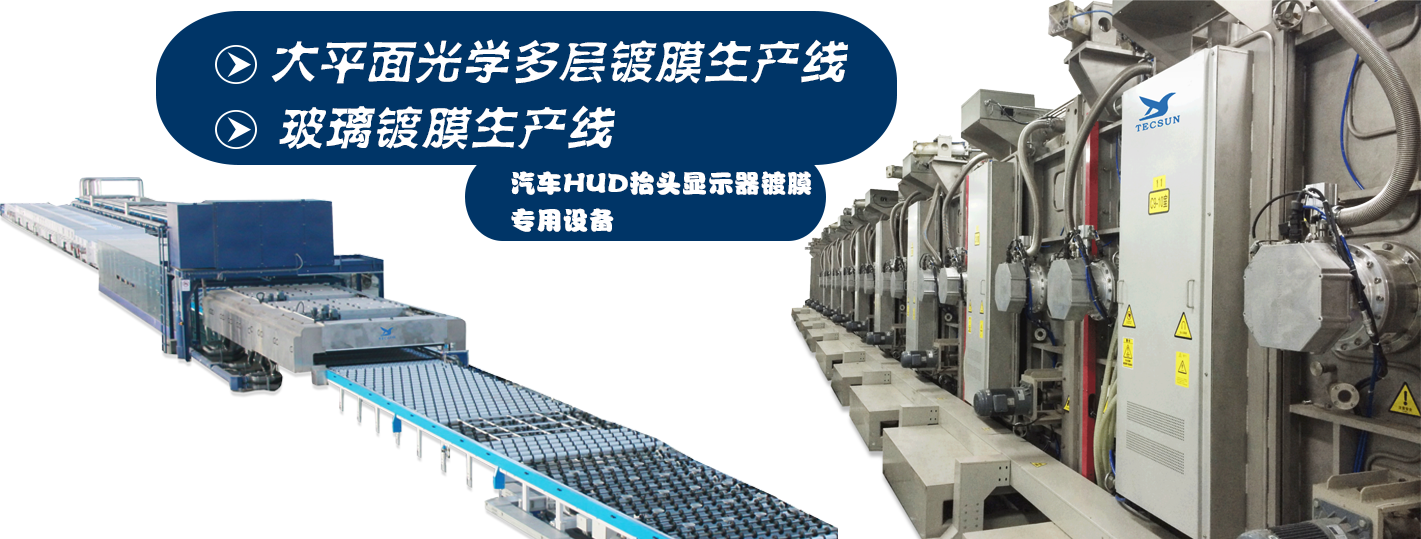

      大平面光学多层镀膜生产线随着 HUD 技术的发展，光学元件需求的尺寸和形状变得越来越复杂，特别是大尺寸曲面挡风玻璃的镀膜成为技术难点。曲面玻璃因其形变量大、边缘膜层控制难而成为传统设备的 "盲区"，尤其在量产中易出现膜厚偏差、工艺不稳定等问题。曲面镀膜需要解决膜厚均匀性、边缘效应和工艺稳定性等多重挑战。对大尺寸曲面光学元件的镀膜，需要特殊设计的真空镀膜设备。腾胜科技自主研发的大平面光学镀膜生产线，专为大幅面光学基材设计。其超大腔体可兼容尺寸达 1600mm × 630mm 的玻璃基板，并能高效处理 CMS 系统所需的长条形及非标结构件。该生产线采用磁控溅射技术，配备直流、中频或双极溅射电源，适用于镀制 AR 膜、光学膜等多层膜系，并支持单面或双面镀膜工艺。
      玻璃镀膜生产线是一款专为玻璃表面镀膜加工设计的自动化连续镀膜设备，尤其适用于汽车电致变色智能玻璃、透明导电膜玻璃及 low-e 建筑节能玻璃等高端产品的量产加工。该设备核心采用磁控溅射镀膜技术，可灵活配置圆柱靶或平面靶组件，并适配直流、中频等多种溅射电源，能精准实现不同材质、不同性能的镀膜工艺需求。设备具备高自动化运行能力，不仅大幅降低人工干预，更能保障稳定的镀膜品质与优异的工艺重复性。其高效的连续生产设计可满足大尺寸玻璃的大批量加工需求，显著提升生产产能。为进一步优化生产流程，设备支持根据用户实际需求，灵活选配自动上下片装置、玻璃清洗干燥机、离线光学检测装置等辅助设备，形成完整的镀膜生产闭环，可为企业实现智能化、高效化的玻璃镀膜生产。从反射镜的高反射膜、镜片的增透膜，到挡风玻璃的防重影镀膜，再到 AR-HUD 的光波导功能膜，HUD 几乎所有核心光学部件的性能优化都离不开真空镀膜技术， 真空镀膜是HUD产业链中上游材料环节的核心技术之一，其工艺水平和设备精度直接决定了HUD最终成像效果的清晰度、亮度和用户体验。
